Ultraschall-A-Scan
Das „A“ steht für Amplitude. Es sendet einen hochfrequenten Ultraschallstrahl (typischerweise 10 MHz) entlang eines einzigen Pfades (ein{3}}dimensional) durch den Augapfel aus. Wenn die Ultraschallwellen auf Grenzflächen von Gewebe unterschiedlicher Dichte treffen (z. B. die vordere Oberfläche der Hornhaut, die vordere und hintere Oberfläche der Linse und die Netzhaut), erzeugen sie Echos. Das Instrument wandelt die Amplitude (Intensität) der Echos und die Rückkehrzeit in eine eindimensionale Wellenform um. Die Höhe der Spitzen stellt die Stärke des Echos dar, und der Abstand zwischen den Spitzen stellt den Abstand zwischen den Gewebegrenzflächen dar. OD1-A ist ein Kontakt-Ultraschall-A-Scan; Während der Untersuchung berührt die Sonde sanft die Hornhaut (nach örtlicher Betäubung), und die Geschwindigkeit ist hoch, aber der Druck auf die Hornhaut kann zu kürzeren Messungen führen. A-Scan ist auch eines der wichtigen Instrumente zur Messung der axialen Länge.
Ein Scan-Pachymeter
Ein ophthalmologisches Ultraschall-Pachymeter, oft einfach Hornhaut-Pachymeter oder Ultraschall-Hornhautdickenmessgerät genannt, ist ein Gerät, das speziell für die genaue Messung der zentralen Dicke der Hornhaut entwickelt wurde. Eine Hochfrequenz-Ultraschallsonde (typischerweise 20 MHz oder höher, eine höhere Frequenz als die eines Standard-A--Scan-Ultraschalls für eine höhere Auflösung) wird vertikal auf die Mitte der Hornhaut ausgerichtet. Schallwellen breiten sich von der Vorderfläche (Epithel) zur Hinterfläche (Endothel) aus und erzeugen zwei Hauptechospitzen. Das Instrument berechnet den Zeitunterschied zwischen diesen beiden Spitzenwerten in Kombination mit der bekannten Geschwindigkeit der Schallausbreitung im Hornhautgewebe, um automatisch die genaue Dicke der Hornhaut zu berechnen, gemessen in Mikrometern (µm).
Gerätemerkmale der OD1-Serie:
- 5,7-Zoll-Farb-LED-Touchscreen, bequemer für Ihre Bedienung.
- Eintauch- und Kontaktmethoden, präzise Messung.
- Der eingebaute-Thermodrucker ermöglicht das Drucken jederzeit.
- Die One-Station-Software ermöglicht umfangreiches Speichern, Erstellen und Drucken von Berichten.
- Empfindliche, genaue Messung, zeigt mittlerweile 10 Gruppen mit Abweichungen an.
- Mit IOP-Anpassung (Augeninnendruck) nach Erhalt der Tonometer-Messergebnisse.
Spezifikationen:
Ultraschall-A-Scan
- 10-MHz-Rotlicht-A-Scan-Sonde
- Auflösung: 0,01 mm
- Genauigkeit: ±0,1 mm
- Verstärkung einstellbar: 0-120 dB
- Messbereich: 15-35 mm (Geschwindigkeit 1640 m/s)
- Messungen: ACD, Linse, Glaskörper und AXL
- Untersuchungsmodi: Normales, Katarakt-, Aphakies- und Spezial-Augenmodell
- Messmodus: Eintauchen und Kontakt, automatisch und manuell
- IOL-Formeln: SRK-II, SRK-T, BINKHORST, HOLLADAY, HOFFER-Q, HAIGIS
Ein Scan-Pachymeter

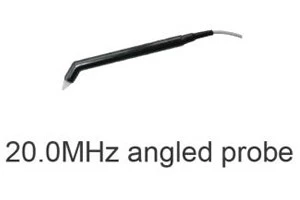

- 20-MHz-Winkel-Pachymeter-Sonde
- Auflösung: 1um
- Messbereich: 0,23–1,20 mm
- Genauigkeit: ±0,005 mm
- Einzel-, Fünf- oder Neunpunktmessung, Durchschnittsablesung erhöht die Genauigkeit

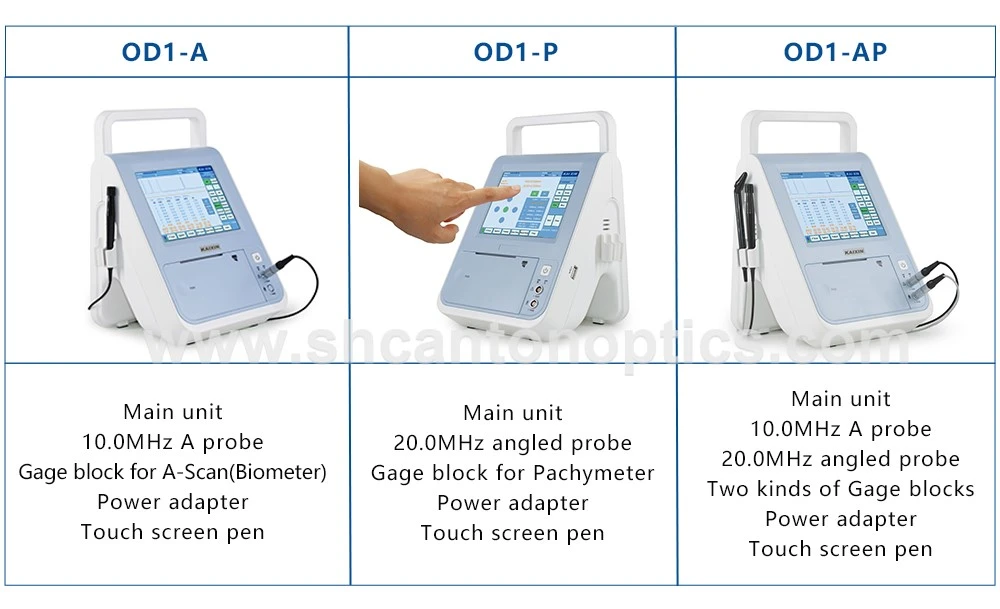

Standardkonfiguration:
